一、 產品概述
HA001-4X-10/16Q型可調減壓閥是一種無需外供能源，由介質自身壓力驅 動閥門。在公稱壓力范圍內通過導閥調節，滿足不同設計工況所需出口壓力的水力 控制閥門。
在任何流量下，設定的出口壓力不變;進口壓力P1,在0.8P1-1.05P1范圍 內波動時，設定的出口壓力P2不變。
二、 技術參數
1、 本產品執行標準CJ/T 256-2007《分體先導式減壓穩壓閥》標準;
2、 連接法蘭符合個國家GB/T1721.6標準，強度密封試驗按GB/T13927執行;

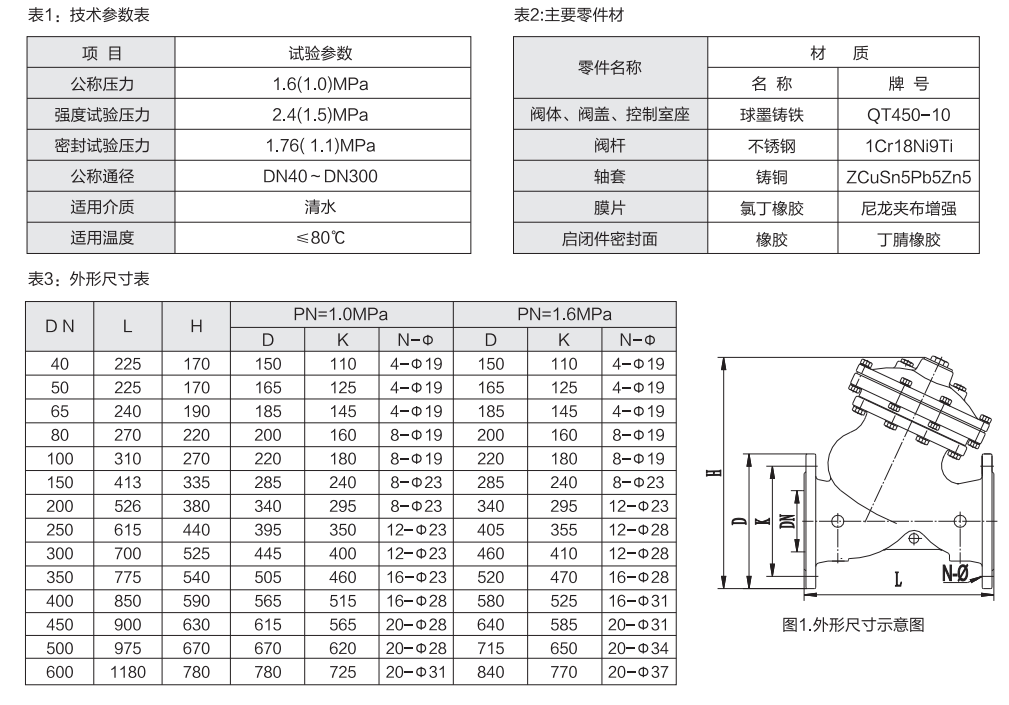

3、 相關技術參數見表1,主要零件材料見表2,夕卜形連接尺寸表3;
三、工作原理

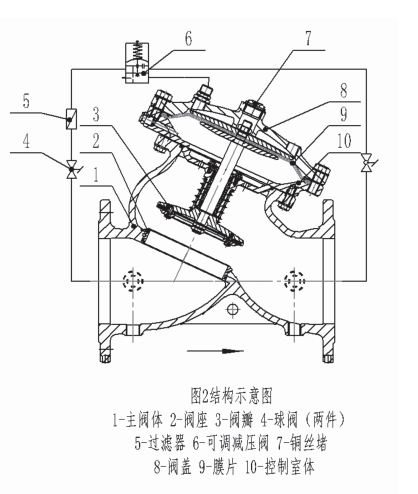

1) .可調減壓閥工作的驅動源是由介質的自身壓力實現水力控制，無須外加 動力(見圖2)。膜片上、下構成雙室控制的傳動結構，主閥出口端的壓力信號進 入膜片的下控制室與閥腔內的彈簧力相平衡，當出口壓力變化失去平衡時，導 閥6自動對膜片上控制室的壓力進行調節，對主閥實現先導放大控制，使主閥桿作 上、下運動，改變主閥的開度，恢復平衡。使主閥出口壓力的設定值保持不變。
2) .壓力水進入主閥的進水口后，經過閥瓣與閥座所形成的簾面積產生的過 流損失、以及克服彈簧和啟閉件運動的機械損失，達到出口端減壓的目的。簾面 積越小(即主閥的開度越小)流速變化遞度越大，壓降越大，反之壓降越小。
3) .導閥膜片的下控制室通過控制管路與其主閥出口端壓力信號，作用力向 上，而膜片上控制室與主閥的進口端相接，膜片作用力向下。在設定壓力確定后, 膜片上、下作用力平衡。
4) .導閥蓋上端的調節螺栓按順時針方向轉動時出口壓力增加，逆時針方向 轉動時出口壓力減小，彈簧全松時主閥關閉。
四、主要性能和特性
1) 關于最大流量：
減壓閥最大流量定義為：當設定的出口壓力下降O.IMpa時的流量上限。顯然各企的產品因流量特性優劣相差，最大流量值是不同的。
2) 本產品流量特性

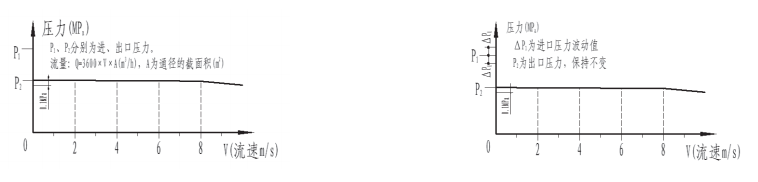

本產品的最大流量：從接近于零的微流量調試開始，直至流速達到8m/s,設定出口壓力的下降值小于O.IMpa。給排水領域的供水流速 多在2m/s,—般不超過3m/s。流量特性曲線見圖表1,最大流量見表1。

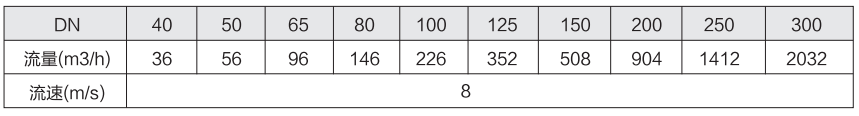

表1:我公司的減壓閥當設定出口壓力下降小于0.1 MPa時,的最大流量表
3)本產品壓力特性
當進口壓力在0.8P1-1.05P1范圍內波動時，能保持主閥出口設定壓力不變，壓力特性曲線見圖表2。
當上游壓力低于出口設定壓力時，主閥將會自動關閉。
可調減壓閥廣泛應用于給排水、暖通/空調及需要減壓控制的工況。
可調減壓閥通徑范圍一般不大于300mm (含300mm),其主閥的閥體設計成直流式“葫蘆”形，具有極佳的抗汽蝕性能，配制汽蝕罩 可適合在高壓差或熱水工況下使用。
