HA006無漩渦節能水泵控制閥

HA006-4X-10/16Q型無漩渦節能水泵控制閥是控制離心泵運行特性的水力自控裝置。能控制離心泵下列運行特性：
(專利號：ZL 2011 2 0112733.6 ; ZL 2012 3 0637749.9)

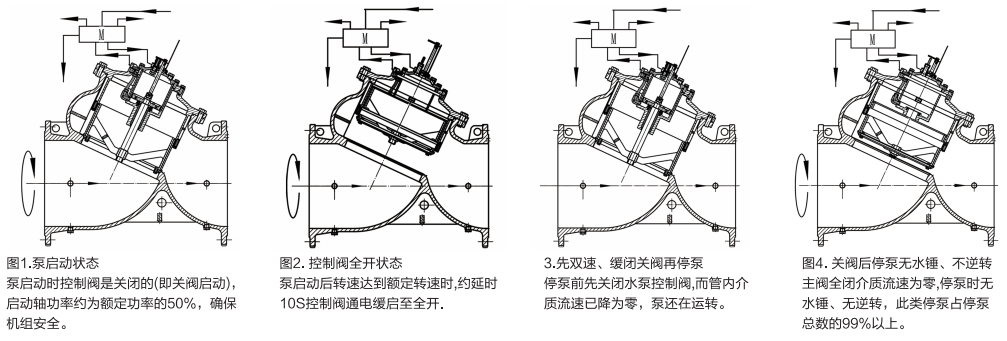

1)關閥啟泵:即先零流量啟動，后開閥，平均減小啟動軸功率50%,保證設備安全;
2) 關閥停泵:即先關閥，管網流速為零時再停泵，停泵時無水錘，泵不逆轉;
3) 非人為意外斷電時:即雷電感應或電路故障意外斷電停泵時，控制閥自動緩閉停泵。確保水擊力不大于工作壓力的0.3倍，保證管網安全。
4) 節能：閥體內無漩渦，比同類產品節能約25%。
5) 全通徑流道設計，保證工況設計流量，到達節能。

類別:

水系統閥門

電話:

郵箱:

詳情介紹

一、產品概述

　　HA006-4X-10/16Q型無漩渦節能水泵控制閥是控制離心泵運行特性的水力自控裝置。能控制離心泵下列運行特性：

　　(專利號：ZL 2011 2 0112733.6 ; ZL 2012 3 0637749.9)

　　1)關閥啟泵:即先零流量啟動，后開閥，平均減小啟動軸功率50%,保證設備安全;

　　2) 關閥停泵:即先關閥，管網流速為零時再停泵，停泵時無水錘，泵不逆轉;

　　3) 非人為意外斷電時:即雷電感應或電路故障意外斷電停泵時，控制閥自動緩閉停泵。確保水擊力不大于工作壓力的0.3倍，保證管網安全。

　　4) 節能：閥體內無漩渦，比同類產品節能約25%。

　　5) 全通徑流道設計，保證工況設計流量，到達節能。

二、技術參數

　　連接法蘭按GB/T17241.6標準制造，強度和密封試驗按GB/T13927執行。

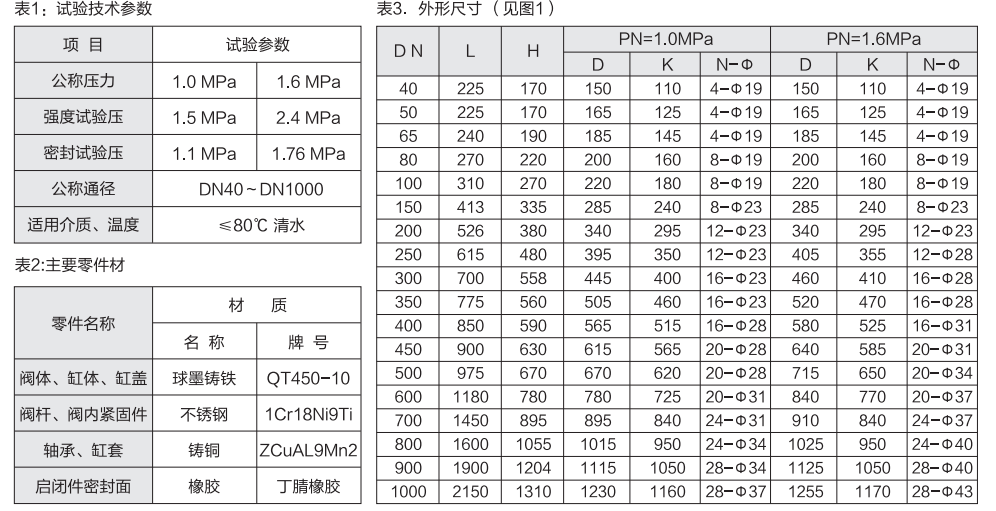

　　主要試驗技術參數見表1,主要零件材質見表2,外形見圖1，外形尺寸見表3.

三、工作原理

　　水泵控制閥采用壓縮空氣作驅動源壓縮空氣驅動活塞作上下運動，活塞通過閥桿連接動平衡設計的閥瓣，實現閥的開啟或關閉。采用壓縮空氣作為驅動源的理由是清潔環境，使用方便，避免在泵房建置排水溝渠。企業可為用戶解決現場無壓縮空氣的困難。工作原理詳述如下：

　　a).控制泵的零流量啟動 b).控制零流量停泵

　　c).控制非人為意外斷電停泵 d).流量無級調節

四、主要結構與性能特點

主要結構

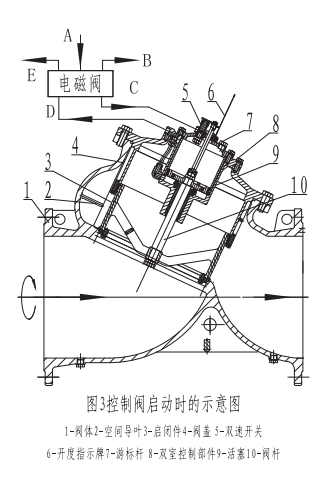

　　水泵控制閥的整體結構見圖1, DN小于或等于300為膜片式驅動結構，大于或等于350為活塞式結構。

　　所謂無漩渦是因為水在閥體內流動是不對稱流，不對稱流必將在閥體內產生不同漩渦強度的徑向或軸向漩渦，造成漩渦水頭損失。本產品兩項設計專利：在閥體內設計了空間導葉片(見圖1中2),此項專利技術的專利號是：ZL 201120112733.6;內裝式結構的專利號是：ZL 201230637749.9o 無漩渦的專利技術有效減小了漩渦損失，增加了背壓，提高了閥門的出口壓力而節能。與同類產品相比可節能10%~30%。驅動機構內裝式專利技術，使結構大幅度的減小，節省了泵房安裝空間，給用戶在安裝、維修中提供了方便。

性能特點

無漩渦節能水泵控制閥，控制離心泵運行特性的主要性能特點有：

　　—關閥啟動，減小啟動軸功率;

　　—關閥停泵，停泵無水錘，泵不逆轉;

　　—非人為意外斷電時，自動緩閉停泵。削弱停泵水錘，避免水擊力的破壞。

本控制閥的主要創新點有如下四點：

　　A. 閥體內設計了空間導葉，使介質在閥體內流動無漩渦。(專利技術);

　　B. 內裝動平衡雙室驅動結構。(專利技術);

　　C. 由雙速驅動開關來實現雙速兩階段啟動，全過程都自動控制，柔性運動無噪聲、安全可靠，排除了目前常見的大閥瓣自由落下而產生的巨大噪聲。

　　D. 啟閉件處于動平衡狀態，自閉性能好。

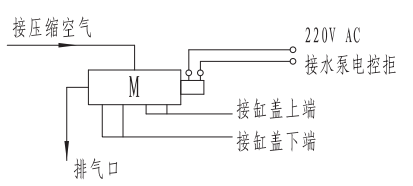

五、水泵控制閥電路控制示意圖（供參考）
